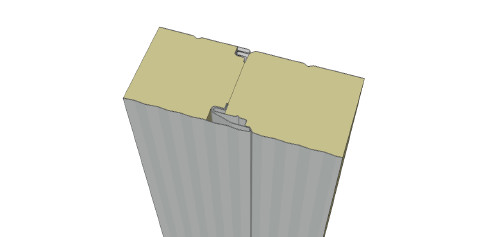

Avec une tôle extérieure micronervurée, un isolant en laine de roche incombustible et un emboîtement à fixations invisibles, le panneau sandwich Superwall® HF est le mieux adapté pour répondre aux exigences actuelles en matière de façades de haute qualité. Les panneaux peuvent être placés verticalement ou horizontalement et, en fonction de l’épaisseur de l’isolant, peuvent atteindre une résistance au feu de 90 minutes. En outre, les panneaux Superwall® HF ont un excellent comportement en isolation acoustique.
Pour les bâtiments exposés à une forte dépression, une installation horizontale à travée unique est recommandée de sorte que les vis de fixation visibles éventuellement nécessaires puissent être recouvertes par un profilé de finition.
En raison du grand nombre de possibilités de combinaisons avec d’autres panneaux de notre gamme avec âme isolante en mousse PU ou en laine de verre, il est possible d’atteindre en même temps les exigences acoustiques, thermiques et de protection incendie sans aucun impact visuel.
Pour plus d’informations, veuillez consulter notre manuel technique.
continuer la lecture >>| Description du panneau | Épaisseurs du panneau | Tôle extérieure | Tôle intérieure | Poids | Résistance thermique | Coefficient de conductivité thermique (Ψ – effet d'emboîtement) | |
|---|---|---|---|---|---|---|---|
| s | tN | tN | kg / m² | R | U sans Ψ | U avec Ψ | |
| mm | mm | mm | kg / m² | m² K / W | W / m² K | W / m² K | |
| SUPERWALL HF | 60 | 0,60 | 0,60 | 17,0 | 1,34 | 0,713 | 0,778 |
| 80 | 0,60 | 0,60 | 19,5 | 1,79 | 0,539 | 0,566 | |
| 100 | 0,60 | 0,60 | 21,7 | 2,25 | 0,433 | 0,449 | |
| 120 | 0,60 | 0,60 | 23,9 | 2,70 | 0,362 | 0,372 | |
| 150 | 0,60 | 0,60 | 27,2 | 3,37 | 0,290 | 0,297 | |
| 200 | 0,60 | 0,60 | 32,7 | 4,52 | 0,218 | 0,222 | |
| 240 | 0,60 | 0,60 | 37,1 | 5,43 | 0,182 | 0,185 | |
Réaction au feu
Classe de matériaux de construction A2-s1,d0, incombustible selon la norme DIN EN 13501-1, laine de roche A1, incombustible, point de fusion > 1000°C
Résistance au feu
Portées pour la résistance au feu selon l’agrément Z-19.52-2096
| vertical | |||
Epaisseur du panneau s | Retardateur de flamme EI30 | Hautement ignifuge EI60 | Résistant au feu EI90 |
| mm | mm | mm | mm |
| 100 | 4000 | 3000 | - |
| ≥ 120 | 4000 | 4000 | 3000 |
| horizontal | |||
Epaisseur du panneau s | Retardateur de flamme EI30 | Hautement ignifuge EI60 | Résistant au feu EI90 |
| mm | mm | mm | mm |
| ≥ 120 | 5000 | 5000 | 5000 |
Conductivité Thermique
λ = 0,044 W / m.K respectivement selon les normes DIN 4108 et DIN EN 13162
Les valeurs d’isolation sont contrôlées régulièrement de façon externe et peuvent donc être appliquées directement sans coefficient de sécurité.
Isolation Acoustique
Rw ≥ 29-32 dB
Protection contre la corrosion
- Version standard avec tôle extérieure en acier 25µm polyester
- Testé selon la norme DIN EN 10169 : tôle extérieure : classe RC3
Tôle extérieure: catégorie de corrosivité C3 correspondant à une durabilité de protection moyenne pour les environnements urbains et industriels avec une exposition modérée au dioxyde de soufre (conditions d’ambiance et catégories de corrosivité selon lan norme DIN EN ISO 12944-2)
Longueurs standard
De 2,00 m à 25,00 m. Longueurs plus grandes sur demande.
Types de profils
Tôle extérieure / tôle intérieure
Systèmes de revêtements Metcolor
25µm POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN EXTERIEUR
Catégorie de corrosivité RC3 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Le revêtement en polyester est un système éprouvé et économique. Il est disponible dans de nombreuses teintes. Pour une utilisation industrielle sous le climat d’Europe centrale, il présente une bonne résistance à la corrosion et aux intempéries dans des conditions normales ce qui en fait le système de revêtement le plus fréquemment utilisé.
15µm DU-POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN INTERIEUR
Catégorie de corrosivité RC2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Ce revêtement mince en polyester dont la teinte standard est similaire au MC9002 est utilisé pour l’intérieur de bâtiments industriels classsiques ayant un climat ambiant normal et une humidité relative normale. En raison de l’épaisseur du revêtement, l’uniformité de la teinte ne peut pas être garantie.
25µm OU 35µm PVDF (POLYFLUORURE DE VINYLIDENE) – sur demande
Catégorie de corrosivité RC3 (25µm) our RC4 (35µm) selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 110°C
Ce revêtement a des propriétés optimales en ce qui concerne la résistance aux rayons UV et aux intempéries. Il a une formabilité élevée et est particulièrement adapté pour les projets où la durabilité des couleurs (décoloration limitée) est exigée. Il a également fait ses preuves dans les régions où les conditions climatiques sont difficiles comme à proximité de la mer (5 – 15 km) par exemple.
50µm POLYURETHANE MODIFIE POLYAMIDE (PUR-PA). Notre recommandation pour l’extérieur (et l’intérieur) – sur demande
Catégorie de corrosivité RC5 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C
Grâce au polyamide, ce revêtement offre une dureté de surface élevée. Sa structure grenelée est particulièrement résistance à l’abrasion et assure une protection efficace contre les dommages mécaniques. Ce revêtement est également très résistant aux agressions d’animaux tels que la volaille, ce qui le rend tout à fait adapté aux applications dans le domaine agricole. Grâce à sa flexibilité et à son excellente résistance aux rayons UV, il convient particulièrement bien pour une utilisation en extérieur.
Veuillez également consulter notre guide de sélection des systèmes de revêtement.
Epaisseur acier
Epaisseur tôle extérieure 0,60 mm (en option: 0,75 mm)
Epaisseur tôle intérieure 0,60 mm* (en option: 0,45 mm / 0,50 mm / 0,75mm)
* En cas d’utilisation avec des fixations invisibles, une épaisseur de tôle d’au moins 0,60 mm est absolument nécessaire !
Matériaux
Version standard
- acier galvanisé, qualité S320 GD + Z275
En option
- acier galvanisé, qualité S320 GD + Z275
- Aluzinc 180
- inox VA 1.4301 (tôle intérieure)
- Conformément à la règlementation européenne applicable sur les produits de construction, production conformément à la norme sur les panneaux sandwich DIN EN 14509, marquage CE selon le certificat de conformité européen 0769-CPR-VAS-00420-1
- Agrément Z 10.49-517 valable jusqu’en novembre 2024 en tant que panneau sandwich autoportant selon la norme DIN EN 14509
- Agrément Z-19.52-2096 en tant que panneau sandwich pour la construction de composants résistant au feu
Panneaux fournis avec film de protection amovible sur chaque face. Colis enrubannés d’un film plastique pour protéger des salissures. Sur demande, possibilité de limiter le poids des colis à 2,5 t ou 1,5 t.
Expédition en container
Sur demande, nous fournissons un emballage adapté à l’expédition outre-mer. Les panneaux sont chargés dans des containers de 20 pieds (6,096 m) ou de 40 pieds (12,192 m) grâce à un système de palettes facilitant le déchargement des colis à leur destination.
Type d’emballage
Positif
nombre de panneaux par palette
Epaisseur du panneau Nombre*
